ATEM Constellation 8K

Ref: SWATEMSCN4/1ME4/8K - ATEM Constellation 8K



Le nouvel ATEM Constellation 8K est un mélangeur de production en direct Ultra HD, que vous pouvez transformer en mélangeur 8K ultra puissant grâce à ses nombreuses fonctionnalités. Vous disposez de 4 M/E, de 40 entrées 12G-SDI, de 24 sorties aux 12G-SDI, de 4 DVE, de 16 incrustateurs, de 4 lecteurs multimédia, de 4 sorties multi view, de 2 SuperSource et de la conversion de normes sur toutes les entrées SDI. Pour travailler en 8K, vous pouvez combiner toutes ses fonctionnalités et ainsi le transformer en puissant mélangeur 8K native ! Vous disposez également du réseau d’ordres intégré et d’un mixeur audio Fairlight à 156 canaux incluant un égaliseur et la dynamique. Ce mixeur audio est tellement puissant que vous pouvez connecter une console de mixage audio Fairlight. L’ATEM Constellation 8K est aussi parfait si vous possédez un ATEM Television Studio et que vous souhaitez passer à un modèle plus puissant.



Conçu pour lesévénements en direct d’envergure !



Grâce à ses nombreuses entrées, l’ATEM Constellation est idéal pour les concerts et les festivals de musique, car vous pouvez positionner les caméras partout sur la scène pour une couverture exceptionnelle. Vous pourrez également bénéficier de toutes ces entrées et des quatre DVE lors d’événements sportifs afin de réaliser des compositions multicouches pour couvrir toutes les actions. Le direct est le moyen le plus rapide de produire des émissions ! Avec ses graphiques internes puissants et ses quatre incrustateurs chroma avancés ATEM, vous disposez de tout ce dont vous avez besoin pour les productions exigeantes. L’ATEM Constellation est également parfait pour les lieux de culte, car il permet de créer des résultats professionnels tout en offrant une facilité d’utilisation pour former des bénévoles.



Le mélangeur Ultra HDprêt pour le futur en 8K !



L’ATEM Constellation est si grand que vous pouvez l’utiliser en tant qu’énorme mélangeur HD et Ultra HD, puis combiner instantanément toutes ses fonctionnalités afin de travailler en 8K native. Vous obtenez la puissance de 40 entrées 12G-SDI indépendantes lorsque vous travaillez en HD ou en Ultra HD, et lorsque vous basculez en 8K, ces 40 entrées se transforment en 10 entrées 8K 12G-SDI Quad Link. Chaque entrée comprend même la up et cross-conversion ! Vous pouvez donc commuter instantanément les normes vidéo 720p, 1080p, 1080i, Ultra HD et 8K. De plus, vous disposez de 4 multi view Ultra HD indépendants qui peuvent également se transformer en un multi view 8K pleine résolution. Même les incrustateurs, le DVE, le SuperSource et les incrustateurs en aval peuvent commuter en 8K native !

Workflow 1 Workflow 2 Workflow 3

Alimentation broadcast de pointe

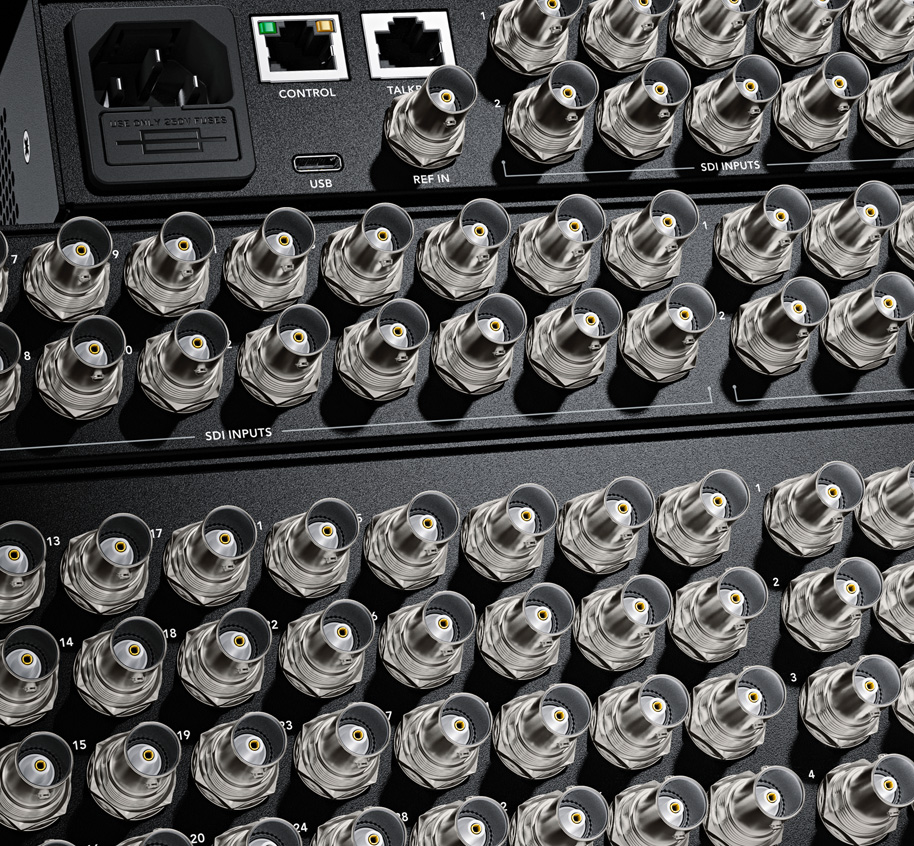

L’ATEM Constellation 8K comprend un boîtier de 2 unités de rack compact intégrant un panneau de contrôle. Ce panneau permet d’opérer le mélangeur, ce qui est essentiel durant l’installation et les situations d’urgence. Il intègre également un grand écran LCD pour visualiser la sortie programme et pour modifier les paramètres du mélangeur via les menus à l’écran. Bien qu’il ne mesure que 2 unités de rack, l’arrière du mélangeur possède 40 entrées 12G-SDI et 24 sorties aux 12G-SDI, mais aussi l’audio symétrique, Ethernet, le contrôle RS-422 et des entrées supplémentaires audio numérique MADI pour le mixeur audio interne Fairlight. Malgré sa puissance, l’ATEM Constellation est extrêmement silencieux grâce à son système thermique innovant et à ses trois ventilateurs basse vitesse.



Commandes complètes sur le panneau avant

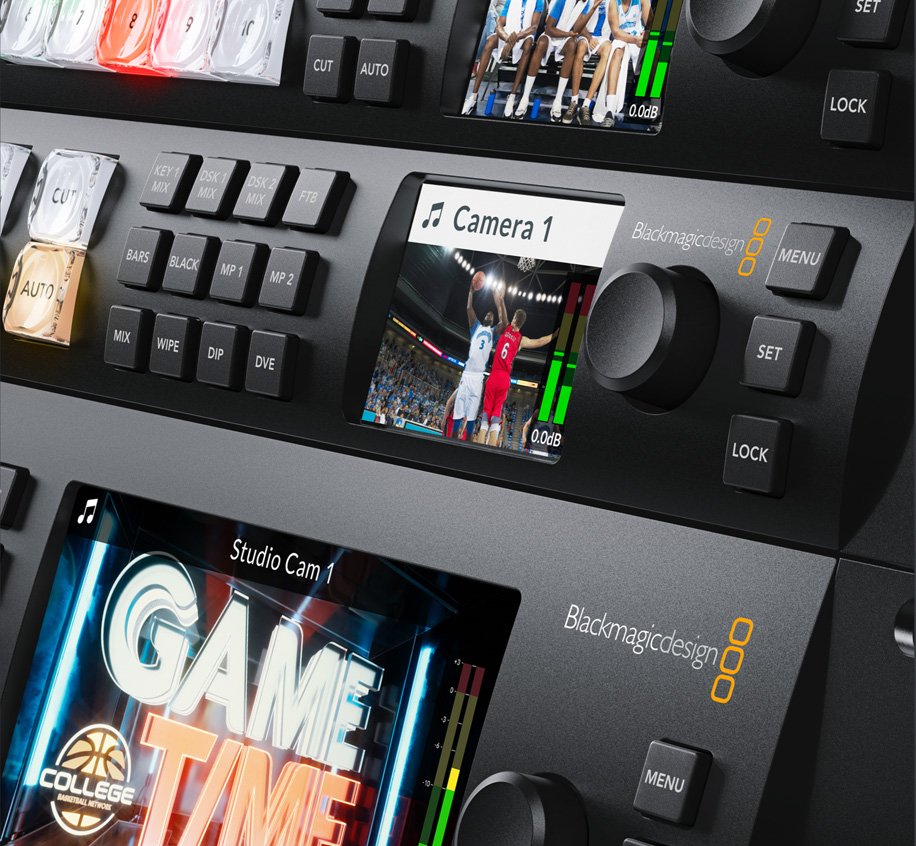

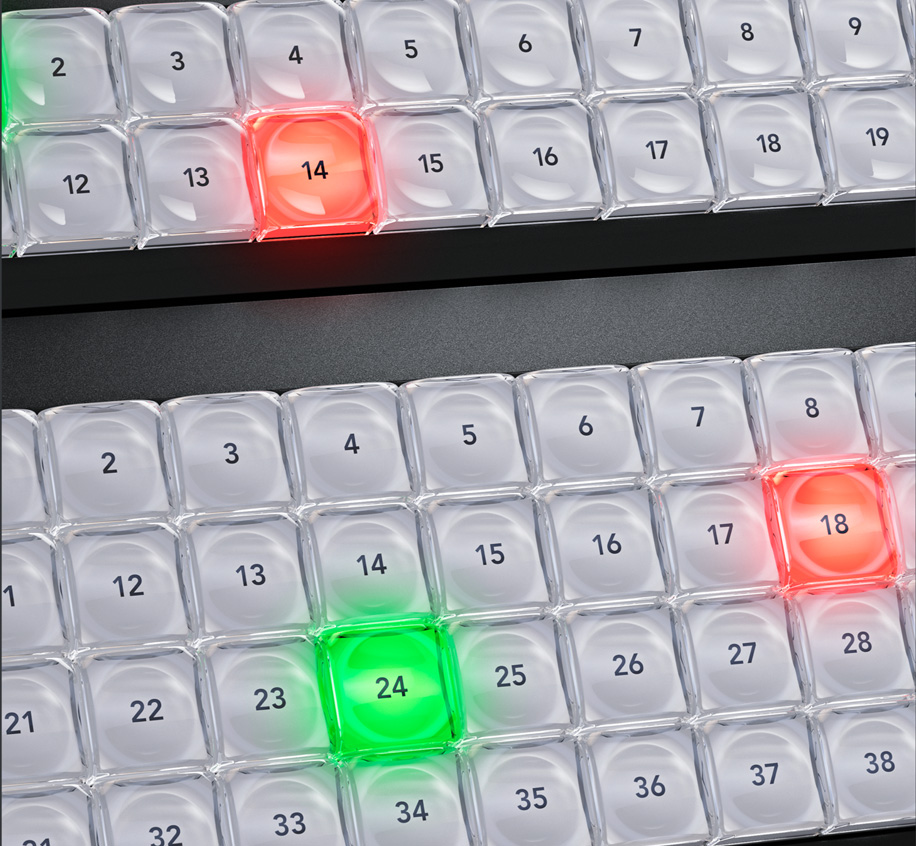

Grâce à son panneau de contrôle intégré, vous pouvez contrôler l’ATEM Constellation à tout instant. Comme il ressemble à l’ATEM Television Studio, l’ATEM Constellation 8K est une acquisition fantastique pour les travaux d’envergure. Son style d’opération PGM/PVW ou cut-bus vous offrira une puissance extraordinaire. Les boutons sont de la même qualité que ceux des panneaux de taille standard et permettent de contrôler les transitions, les incrustations en amont/aval, les lecteurs multimédia et le fondu au noir. Vous disposez également d’un réseau d’ordres professionnel en boucle destiné aux ingénieurs et à la production, ainsi que d’une connexion pour casque XLR. Vous ne serez toutefois jamais limité, car les menus à l’écran donnent accès à toutes les fonctionnalités opérationnelles du mélangeur !



40 entrées 12G-SDIavec conversion de normes !



Vous disposez de 40 entrées 12G-SDI indépendantes, qui comprennent toutes leur propre convertisseur up et cross. Il est donc possible de convertir des sources 1080p et Ultra HD en 8K afin de vous en servir pour vos programmes en 8K. Lorsqu’il est utilisé en HD ou en Ultra HD, vous pouvez connecter jusqu’à 40 sources différentes dans tous les formats jusqu’à 2160p60. En 8K, connectez jusqu’à 10 sources 8K 12G-SDI Quad Link dans tous les formats jusqu’à 4320p60 ! Vous pouvez même acheminer les canaux audio 1, 2, 3 et 4 en boucle depuis les entrées SDI 1 à 30 au deux sorties audio numérique MADI, afin de transférer l’audio de toutes les sources du mélangeur à un ingénieur du son en externe pour le mixage.

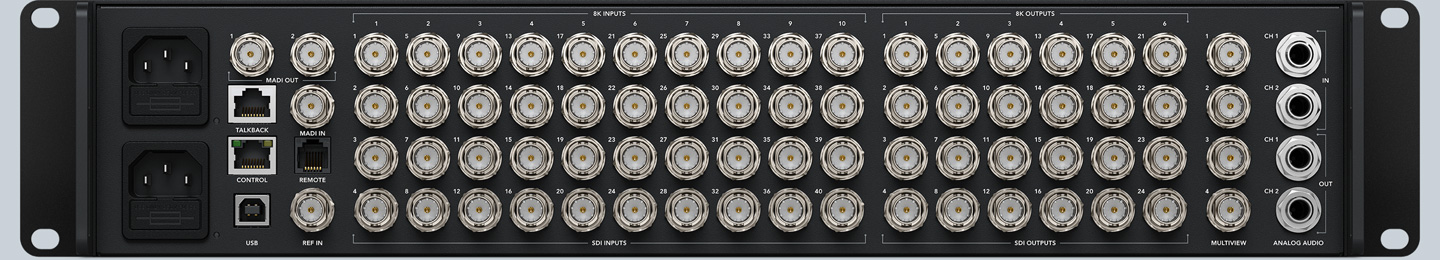

 Connections

24 sorties 12G-SDI personnalisables



L’ATEM Constellation 8K est doté de 24 sorties 12G-SDI, qui sont routables indépendamment et complètement personnalisables. Ces sorties 12G-SDI ressemblent aux sorties auxiliaires, toutefois, elles sont plus puissantes car vous pouvez router n’importe quelle entrée SDI externe ainsi que toutes les sources internes à n’importe quelle de ces sorties. C’est une solution assez polyvalente pour acheminer des flux de programme indépendants, des cleans feeds ou des sorties vers des projecteurs et des murs d'images sur scène. C’est comme si vous utilisiez plusieurs mélangeurs en même temps pour offrir un flux personnalisé à chacun. Toutes les sorties 12G-SDI intègrent l’audio du programme. Vous disposez également d’une prise en charge du mix minus, du timecode intégré RP-188, du contrôle SDI pour caméra, du tally et du réseau d’ordres.



Optez pour un panneaude contrôle matériel ou logiciel



Tous les mélangeurs ATEM vous offrent une large gamme d’options de contrôle matérielles ou logicielles. De plus, vous pouvez utiliser les panneaux de contrôle sur tous les modèles ATEM pour différents événements en direct. L’ATEM Constellation comprend un panneau de contrôle logiciel pour Mac et Windows. Le logiciel se connecte au mélangeur via Ethernet pour contrôler le mélangeur, charger les médias, mixer l’audio et contrôler les caméras. Vous pouvez même utiliser plusieurs copies de ce logiciel en même temps ! Et, pour une performance accrue, ajoutez un ATEM Advanced Panel pour la commutation ou un ATEM Camera Control Panel pour un contrôle dédié de vos caméras. Vous pouvez même créer vos propres solutions de contrôle à l’aide du SDK !



Comprend un multi view 8Kavec libellés, tally et vumètres



Les multi view intégrés vous permettent de visionner plusieurs sources sur un seul moniteur. Vous disposez de 4 sorties multi view indépendantes qui peuvent être individuellement personnalisées ou transformées en un seul multi view 8K pleine résolution lorsque vous basculez en 8K. Vous bénéficiez ainsi d'une qualité époustouflante que seul un multi view 8K peut offrir ! De plus, toutes les entrées externes et sources internes peuvent être routées vers n’importe quelle fenêtre. En outre, chaque multi view peut être indépendamment configuré sur 4, 7, 10, 13 ou 16 fenêtres simultanées. Chaque fenêtre affiche l’état du signal, dont un libellé personnalisé, les vumètres et le tally. Les quatre sorties multi view 12G-SDI prennent en charge la HD et l’Ultra HD jusqu'à 2160p60, et jusqu’à 4320p60 via 12G-SDI Quad Link lorsque vous commutez en 8K.



Transitions broadcast,DVE, Stingers et bien plus !



L’ATEM Constellation 8K comprend une large gamme de transitions 8K natives de qualité broadcast, telles que mix, dip, wipe et autres. Toutes les transitions peuvent être personnalisées en ajustant les paramètres, tels que la durée, la couleur de la bordure, la largeur de la bordure, la position et la direction. Et les transitions sont en 8K native ! Vous disposez également de transitions DVE, idéales pour les graphic wipes et même des transitions Stinger lorsque vous utilisez les lecteurs multimédia internes. Afin d’éviter toute erreur, l’ATEM Constellation comprend aussi une fonctionnalité de prévisualisation des transitions qui vous permet de vérifier vos transitions avant de les faire passer à l’antenne.



DVE 8K pleine résolution



L’ATEM Constellation possède 4 DVE Ultra HD indépendants, que vous pouvez combiner pour bénéficier d’un unique DVE 8K pleine résolution. Vous profitez ainsi d'une incroyable qualité, ainsi que du DVE pour positionner, redimensionner et mettre à l’échelle vos contenus en temps réel. Le DVE vous permet de créer des effets d’image dans l’image professionnels avec des bordures 3D, des ombres et des lumières configurables. Vous pouvez également réaliser des transitions DVE avec des effets squeeze, push et swoosh pour rendre vos programmes encore plus vivants. Il est même possible d’associer des transitions DVE à des graphiques personnalisés pour créer vos propres transitions graphic wipe.

 8K DVE

Réseau d’ordresbroadcast professionnel



Pour permettre à votre équipe de communiquer efficacement, l’ATEM Constellation est doté d’un réseau d’ordres intégré complet. Ce dernier comprend un connecteur XLR à 5 broches pour casque à l’avant du panneau, et un connecteur expansion RJ45 à l'arrière pour le réseau d’ordres, afin de brancher des équipements standard Clearcom, RTS ou autres. Vous bénéficiez d’un contrôle du réseau d’ordres en boucle pour la production et les ingénieurs, du contrôle de l’effet local pour entendre le micro du casque et du mix du programme. L’ATEM Constellation prend également en charge le réseau d’ordres SDI sur les canaux SDI 15 et 16 pour communiquer dans les deux directions avec les caméras Blackmagic. Vous pouvez même utiliser les canaux 13 et 14 pour le réseau d’ordres dédié aux ingénieurs. Il est également possible de mixer le micro du réseau d’ordres dans le programme audio pour les voix-off.



Bibliothèqueinterne d’images etd’animations graphiques



La bibliothèque interne peut stocker des graphiques et des animations RGBA de qualité broadcast, que vous pouvez lire instantanément sur deux lecteurs multimédia. Les lecteurs multimédia apparaissent comme des sources additionnelles sur les entrées de l’ATEM Constellation 8K, vous n’avez donc pas besoin d’utiliser d’entrées SDI supplémentaires pour les graphiques. Pour une qualité optimale, la bibliothèque de médias peut stocker jusqu’à 24 images 8K pleine résolution, ou 64 images aux formats HD et Ultra HD. Les clips animés pour les animations et les transitions stinger peuvent contenir 100 images RGBA en 8K, 400 images en Ultra HD et jusqu’à 1 600 images en HD 1080. Vous pouvez facilement gérer tous vos médias depuis l’ATEM Software Control inclus, ou les télécharger directement depuis Photoshop à l’aide du plug-in ATEM Photoshop.



Nouvelles incrustationschroma ATEM en 8K !



L’ATEM Constellation est idéal pour les bulletins d’information ou si vous travaillez avec des décors virtuels, car il possède 16 incrustateurs avancés pour des incrustations chroma ou en luminance de haute qualité. En plus d'être incroyablement performant, l’incrustateur chroma ATEM comprend un sélecteur de couleur pour échantillonner les couleurs de l’arrière-plan et générer automatiquement les paramètres d’incrustation. Vous bénéficiez de contrôles précis pour les bordures et les reflets, ainsi que d’un correcteur de couleurs d’avant-plan pour adapter le « look » de la couche d’avant-plan à celle de l’arrière-plan, afin d'obtenir des compositions impeccables. Les incrustateurs peuvent également être utilisés pour les incrustations de motifs et DVE. Et si vous décidez de travailler en 8K, vous bénéficiez toujours de quatre incrustateurs 8K pleine résolution !



Connexions multi-débits 12G-SDIpour la HD, l’Ultra HD et la 8K native



Advanced Chroma

Grâce à ses 40 entrées 12G-SDI multi-débits, l’ATEM Constellation 8K est compatible avec les sources SDI HD, Ultra HD et 8K. Lorsque vous travaillez en HD, vous pouvez facilement opérer avec des fréquences d’images élevées jusqu’en 720p60, 1080p60 et 1080i59.94. En Ultra HD, vous pouvez travailler en 2160p jusqu’à 60 images par seconde en utilisant une seule connexion 12G-SDI. Enfin, si vous passez en 8K, vous pourrez désormais travailler en 4320p jusqu’à 60p grâce au 12G-SDI Quad Link, qui offre la 8K en temps réel, à l'aide de 4 câbles BNC. Seul le 12G-SDI multi-débit vous permet de commuter entre les formats HD, Ultra HD et 8K pour vous adapter instantanément aux besoins de votre production, partout dans le monde !



Le premier mélangeur adapté à l’audio professionnel



L’ATEM Constellation 8K est le premier mélangeur de production en direct qui répond pleinement aux besoins des productions audio live professionnelles. Toutes les entrées SDI sont connectées à un mixeur audio Fairlight intégré, qui comprend un égaliseur paramétrique à 6 bandes, un compresseur, un limiteur, un expander et un noise gate sur chaque entrée. Le mélangeur dispose même d’une connexion MADI pour brancher 32 canaux d’entrée au mixeur audio interne. Vous pouvez même connecter l’ATEM Constellation 8K à une console de mixage professionnelle Fairlight ! De plus, il offre 2 sorties MADI pour acheminer les canaux 1, 2, 3 et 4 des 30 premières entrées SDI à destination d’un ingénieur du son externe. Vous pouvez même mixer l’audio depuis des entrées analogiques, les micros du réseau d’ordres pour la voix-off, et bien plus !



Mixeur audio Fairlight professionnel



Grâce à son mixeur audio Fairlight intégré, l’ATEM Constellation vous permet de réaliser des mixages audio en direct extrêmement complexes. Le mixeur interne comprend 156 canaux, ce qui en fait le plus grand mixeur audio intégré à un mélangeur de production en direct ! 80 canaux sont isolés depuis les entrées SDI, tandis que 64 canaux audio supplémentaires sont acheminés via l’entrée MADI. Chaque canal d’entrée est doté d’un égaliseur paramétrique à 6 bandes, d'un compresseur, d'un limiteur, d'un expander et d'un noise gate, ainsi que de la fonction pan. Vous bénéficiez de canaux supplémentaires pour l’entrée analogique, le micro du réseau d’ordres et les lecteurs multimédia. L’audio peut être contrôlé via l’ATEM Software Control, un panneau de contrôle compatible avec Mackie ou une console audio Fairlight.
