Blackmagic 2110 IP Converter

Convertissezvos équipements SDI en systèmes vidéo IP 2110 !

Le nouveau Blackmagic 2110 IP Converter 3x3G vous permet de convertir 3 appareils 3G-SDI en systèmes vidéo IP 2110 grâce à sa connexion Ethernet 10G pouvant gérer 3 canaux vidéo distincts simultanément. De plus, comme chaque canal dispose d'entrées et de sorties SDI indépendantes, vous pouvez vous connecter à 6 appareils SDI différents. Toutes les entrées 3G-SDI sont dotées de sorties en boucle afin que vous puissiez installer le convertisseur selon les systèmes SDI existants. Il y a aussi une sortie de référence, synchronisée avec l'horloge PTP 2110. Le Blackmagic 2110 IP Converter 3x3G comprend un élégant panneau avant avec écran LCD couleur pour le monitoring, les menus et les diagnostics. Vous pouvez même router les entrées IP depuis le panneau.

Un montage en rackpour une installation dans des systèmes broadcast

Le Blackmagic 2110 IP Converter 3x3G est conçu pour intégrer les équipements 3G-SDI dans des systèmes de diffusion IP 2110. Avec son design au format rack, il peut être installé dans des racks à côté de l'équipement que vous convertissez. Le Universal Rack Shelf vous permet d'installer jusqu'à 3 Blackmagic 2110 IP Converter 3x3G côte à côte pour un total de 9 canaux d'entrée et de sortie séparés dans une seule unité de rack. Ils peuvent également être contrôlés à distance via Ethernet. Avec la conversion vers et depuis le 3G-SDI au sein du même appareil, il peut gérer une large gamme d'équipements. Il vous suffit d’ajouter un Blackmagic 2110 IP Converter 3x3G à des mélangeurs de production en direct, des enregistreurs à disque, des serveurs de lecture, des processeurs de streaming et plus.

Un design compact au format rack

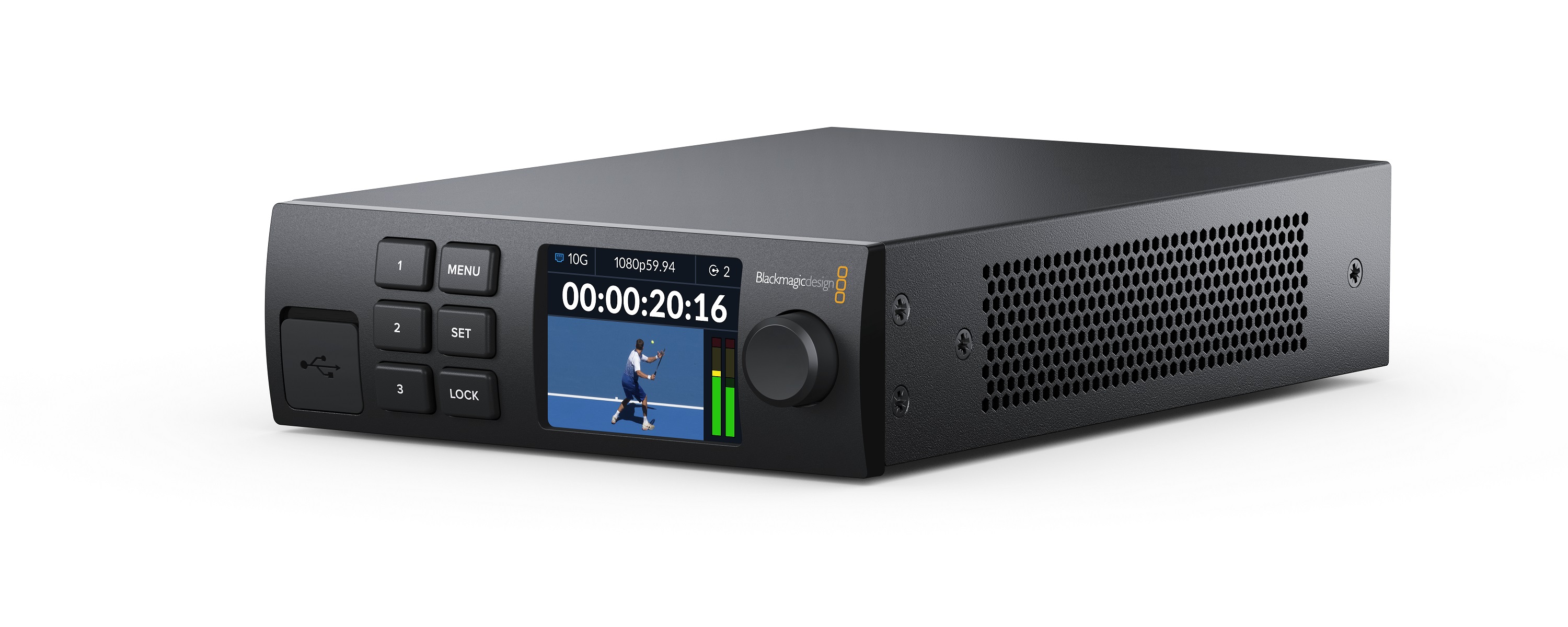

À la différence des mini convertisseurs, le Blackmagic 2110 IP Converter 3x3G est doté d’un design au format rack et comprend un panneau avant avec écran LCD. Vous pouvez donc modifier les paramètres à tout moment. L'écran LCD permet aussi le monitoring vidéo en direct de tous les canaux d'entrée et de sortie. De plus, il comprend des outils de diagnostic réseau pour diagnostiquer les problèmes dans les systèmes broadcast IP 2110 complexes. Il inclut aussi des menus de routage pour sélectionner la source IP de chacune des sorties 3G-SDI. C'est comme une mini grille de commutation ! Avec un refroidissement par ventilateur, les convertisseurs resteront froids, même s’ils sont montés côte à côte. Pour la redondance, vous bénéficiez d'une alimentation Ethernet AC et PoE+.

Se connecte à tout appareil 3G-SDI

Le Blackmagic 2110 IP Converter inclut 3 sorties 3G-SDI et 3 entrées 3G-SDI avec sorties en boucle. De plus, la connexion Ethernet 10G supporte 3 canaux d'entrée et 3 canaux de sortie simultanément. Comme les canaux sont indépendants, les normes vidéo peuvent être différentes. Chaque entrée 3G-SDI dispose d'une fonction de synchronisation. Vous pouvez ainsi connecter une source SDI et la vidéo d'entrée sera automatiquement synchronisée sur l'horloge PTP 2110. Il y a aussi une sortie de référence pour que vous puissiez verrouiller l'équipement SDI externe sur l'horloge PTP 2110 si vous ne souhaitez pas utiliser la synchronisation. Le Blackmagic 2110 IP Converter dispose d'une alimentation AC 100-240V ainsi que de PoE+ sur le port Ethernet 10G.

Ethernet 10G pour plusieurs canaux IP SMPTE 2110

Le Blackmagic 2110 IP Converter est conforme à la norme SMPTE ST2110 pour la vidéo IP, qui spécifie le transport, la synchronisation et la description des données vidéo, audio et auxiliaires sur les réseaux IP gérés pour le broadcast. Il peut également synchroniser les entrées SDI sur une horloge PTP commune. Un équipement externe peut aussi se synchroniser sur la sortie de référence générée depuis l'horloge PTP. Le Blackmagic 2110 IP Converter prend en charge la vidéo non compressée SMPTE-2110-20, la mise en forme/synchronisation du trafic SMPTE-2110-21, l'audio SMPTE-2110-30 et le SMPTE-2110-40 pour les données auxiliaires. De plus, il supporte la multidiffusion, un moyen efficace de distribuer la vidéo, l'audio et les données d'une seule source vers plusieurs destinations.

Inclut le protocole NMOS pour construire unegrille de commutation virtuelle

Le Blackmagic 2110 IP Converter prend en charge les spécifications d'interface NMOS afin que tous les appareils vidéo IP 2110 fonctionnent ensemble comme une grille de commutation virtuelle. Le Videohub Smart Control peut router des sources vers des destinations sur des réseaux IP 2110, car il peut agir comme un contrôleur NMOS. La spécification d'interface NMOS décrit la façon dont les appareils SMPTE 2110 sont découverts et contrôlés sur les réseaux IP. Le Blackmagic 2110 IP Converter supporte IS-04 pour la découverte et l'enregistrement des appareils vidéo IP et IS-05 pour la gestion des connexions entre les appareils vidéo IP. Vous pouvez ainsi établir des connexions entre les sources et les destinations comme une grille de commutation SDI traditionnelle.

Administration à distance pour les paramètres et les mises à jour

Lorsque de nombreux équipements sont installés dans des systèmes broadcast complexes, l'administration à distance est essentielle pour diagnostiquer les problèmes, modifier les paramètres et mettre à niveau le logiciel. Vous pouvez également modifier les paramètres et mettre à jour le logiciel du convertisseur avec l'utilitaire gratuit téléchargeable sur le site de Blackmagic Design. De plus, il est disponible sur Mac et Windows. Le logiciel peut être connecté directement au port USB du panneau avant. Pour l'administration à distance, vous pouvez vous connecter via la connexion Ethernet et votre réseau IP. Ainsi, vous pouvez mettre à jour le logiciel des convertisseurs à partir d'un seul ordinateur, ce qui est idéal si les convertisseurs ne sont pas sur site.

Tous les formats SD et HD jusqu'à 1080p60 pris en charge

Les connexions 3G-SDI des Blackmagic 2110 IP Converters 3G-SDI prennent en charge les normes vidéo SD et HD. Votre équipement broadcast SDI existant peut ainsi être connecté à une nouvelle infrastructure basée sur l’IP. En définition standard, le Blackmagic 2110 IP Converter prend en charge les normes 525i59.94 et 625i50. En haute définition, toutes les normes vidéo 720p jusqu'à 720p60, toutes les normes entrelacées 1080 jusqu'à 1080i60 et toutes les normes 1080p jusqu'à 1080p60 sont prises en charge. De plus, les canaux du convertisseur passent à une nouvelle norme vidéo indépendamment les uns des autres. 3 normes différentes peuvent donc être utilisées simultanément.

Une vidéo 10 bits de qualité broadcast

Le Blackmagic 2110 IP Converter est conçu pour prendre en charge la vidéo de la plus haute qualité. Le 10 bits est la norme de télévision la plus couramment utilisée, car il permet une représentation des couleurs 4 fois plus précise qu'en vidéo 8 bits. Lorsque vous travaillez avec de la vidéo 10 bits, les images sont une reproduction exacte de la source SDI d'origine. Vous disposez ainsi de la meilleure qualité possible. Il n’y a aucune perte : les incrustations sur fond vert et les titres sont incroyablement nets, et la correction colorimétrique excellente. De plus, le Blackmagic 2110 IP Converter inclut la synchronisation SDI afin que tous les appareils de votre studio reçoivent un signal régénéré avec un jitter SDI très faible.

Une alimentation flexible et redondante

En plus de son design au format rack, le Blackmagic 2110 IP Converter 3x3G comprend une alimentation AC intégrée. Plus besoin de bloc d'alimentation externe, il vous suffit juste de le brancher à une prise secteur. L’alimentation universelle commute automatiquement entre les tensions AC 100-240V. Vous pouvez donc l'utiliser dans le monde entier. Le Blackmagic 2110 IP Converter 3x3G inclut aussi des connexions d'alimentation AC et PoE+. Le convertisseur peut également être alimenté à partir de la connexion Ethernet s’il est connecté à un commutateur Ethernet prenant en charge l'alimentation par Ethernet. Avec PoE+, le convertisseur fonctionnera toujours, même si le câble AC n'est pas branché. C’est une incroyable source d’alimentation redondante.

Disponible en 13 langues

Le Blackmagic 2110 IP Converter 3x3G prend en charge de nombreuses langues pour que vous puissiez utiliser celle de votre choix. Vous pouvez ainsi sélectionner l’anglais, le chinois, le japonais, le coréen, l’espagnol, l’allemand, le français, le russe, l’italien, le portugais, le turc, le polonais et l’ukrainien. Allez simplement dans le menu Réglages du panneau avant pour changer la langue. Vous pouvez aussi la modifier ultérieurement. Lorsqu’une langue est sélectionnée, les menus de tous les écrans LCD seront dans cette langue. Avec les différentes langues, le Blackmagic 2110 IP Converter 3x3G est parfait pour les systèmes de production en direct mobiles pour travailler sur des projets dans le monde entier !
